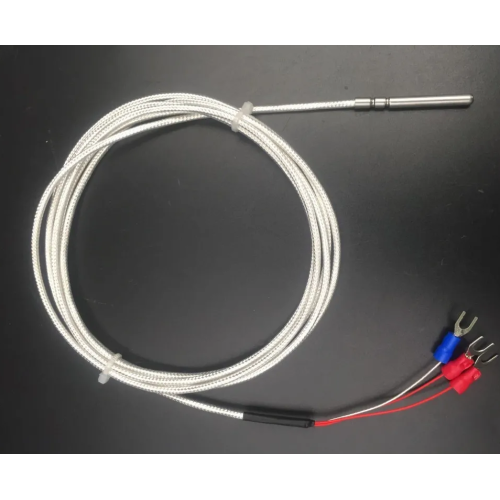

Introduction au PTC et au PT100 : composants courants de contrôle de la température pour les moteurs électriques

Quelles sont les différences dans leurs applications ?

PTC et PT100 sont des éléments thermiques courants dans les enroulements de moteur ; les deux entrent dans la catégorie des résistances thermiques et leurs valeurs de résistance changent avec les variations de température. Cependant, leurs fonctions et applications sont distinctes.

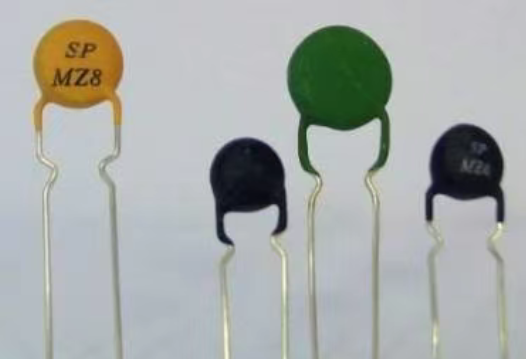

À propos de PTC

PTC est l'abréviation de Coefficient de Température Positif. En tant que type de thermistance, il fait référence à une catégorie de thermistances dont la valeur de résistance augmente avec l'augmentation de la température. De telles thermistances sont largement utilisées dans les circuits de protection.

Lorsqu'une thermistance PTC est installée dans un circuit de protection, une fois que la température ambiante atteint une certaine température critique, le coefficient de température positif de la valeur de résistance de la thermistance augmentera fortement, ce qui amènera la valeur de résistance à se rapprocher de l'infini. Cette caractéristique est utilisée pour envoyer un signal de commutation au circuit de commande et activer le circuit de protection, réalisant ainsi la protection de composants spécifiques. Lorsque la température baisse, le PTC revient automatiquement à son état normal, l'état de protection ou d'alarme est automatiquement levé et le système reprend son fonctionnement normal comme prédéfini.

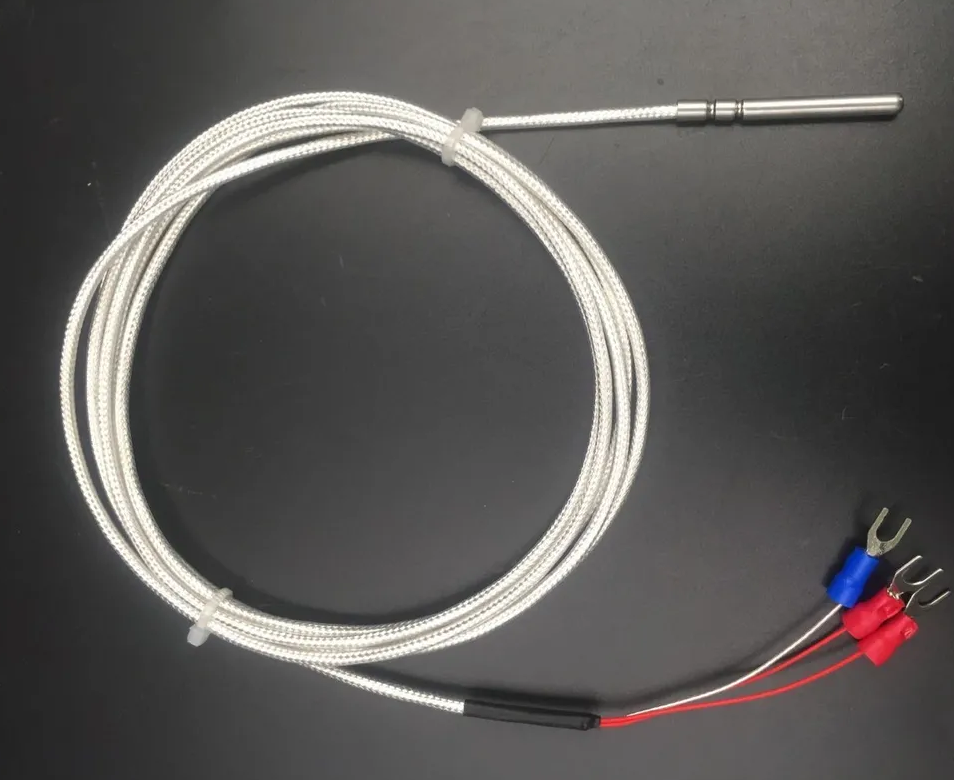

À propos du PT100

Bien que le PT100 soit également une résistance thermique, son coefficient de température positif est extrêmement stable. Pour comprendre PT100 plus en profondeur, nous devons d’abord clarifier l’implication profonde du terme PT100 lui-même. PT est le symbole chimique du platine et 100 signifie que la valeur de résistance du PT100 est de 100 ohms à 0°C. Le PT100 est un capteur de température de type résistance qui exploite précisément la caractéristique du platine selon laquelle sa valeur de résistance change régulièrement avec les variations de température. En d’autres termes, il existe une stricte correspondance biunivoque entre la valeur de résistance du PT100 et la température : c’est ce que l’on appelle communément une échelle de température. Le PT100 est généralement utilisé dans une plage de température de -200°C à 650°C et est utilisé conjointement avec un contrôleur de température pour afficher la température en temps réel de l'objet mesuré.
